Базовый композиционный материал
Металлонаполненный фторопласт с добавлением углеродного волокна для работы в особо сложных условиях эксплуатации, в состав которого включен мелкодисперсный порошок антифрикционной бронзы
По сравнению с аналогами из сталей, антифрикционных бронз, чугунов, пластмасс композиционные материалы «СМ-композит» обладают способностью обеспечивать эксплуатацию узлов трения в экстремальных условиях.

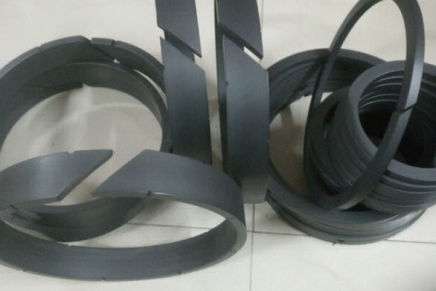

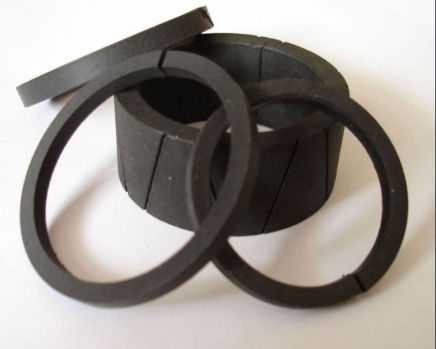

Они эффективно используются в качестве уплотнений поршневых компрессоров, работающих на природном газе (в т.ч. с примесью сероводорода и высших углеводородов), воздухе, азоте, аммиаке, водороде, синтез-газе, двуокиси углерода и др. при давлении до 35 МПа и температуре газа до 260°C.
При этом они работоспособны как в «сухом режиме», так и с частичной смазкой. В статических уплотнениях и малоскоростных узлах трения (например, уплотнения шаровой арматуры) максимальные рабочие температуры могут достигать 280°С.
«СМ-комозит» является качественной альтернативой таким материалам как Ф4К20, АФГМ, АФГ-80ВС, «BARS», «Флувис» и их импортных аналогов, обеспечивая максимальный ресурс работы уплотнений при практически полном отсутствии износа сопряженного металлического контртела (шток, цилиндр). Они не уступают по своим рабочим характеристикам материалам Garlock (Германия) и SPL (Англия) при более низкой стоимости

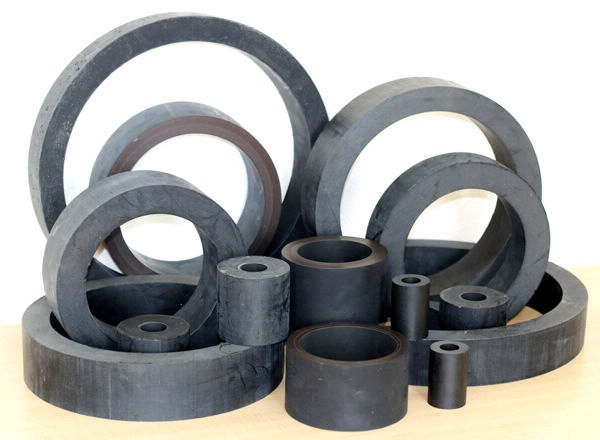

Материалы поставляются в заготовках типа втулка, стержень (диск) - ∅нар. от 21 мм до 730 мм, максимальная высота заготовок – до 80 мм
или пластина от 100х100мм до 470х470мм
(высотой от 2 мм до 40 мм).
Допуски по размерам заготовок:
по наружным диаметрам (длинам) - до 2%,
по внутренним диаметрам - до 1,5%,
по высоте - до 2%.
Возможны и другие варианты исполнения, а также изготовление по чертежам заказчика.
Имея многолетний опыт производства и изготовления уплотнений, накоплен большой архив чертежей уплотнительных элементов на большинство известных моделей поршневых компрессоров.
| ИМЯ | Ф4К20 | СМ-композит | СМ-композит "Б" |
|---|---|---|---|
| Химический состав | смесь кокса и фторопласта-4 | смесь углеволокна и фторопласта-4 | смесь антифрикционной бронзы, углеволокна и
фторопласта-4 |
| Плотность, кг/м3 | 2050-2170 | 2000-2100 | 2600-2700 |
| Модуль упругости, Мпа - при сжатии | 805 | 650-850 | 670-880 |
| - при растяжении | 1500 | 750-1200 | 750-1200 |
| Разрушающее напряжение, Мпа | 11,7-14,6 | 17-26 | 18-28 |
| Относительное удлинение при разрыве, % | 120-160 | 10-220 | 10-220 |
| Твердость по Бринеллю, МПа | 43-54 | 50-60 | 55-65 |
| Деформация под нагрузкой 10 МПа через 24 ч при 20°С, % | 2.9-3.0 | 3.0-3,3 | 3.2-3.5 |
| Водопоглощение через 24 ч, % | 0.03 | 0.01 | 0.01 |
| Интенсивность износа, г/ч х 10^-3 | Высший сорт – 1.5
1 сорт – 2.0 По результатам испытаний – 0.86 | 0.55-0.75 | 0.30-0.35 |
| Коэффициент трения по стали | 0.15-0.3 | 0.24 | 0.15-0.24 |
| Интервал рабочих температур, °C | -160 до +260 | -250 до +260 | -250 до +260 |
